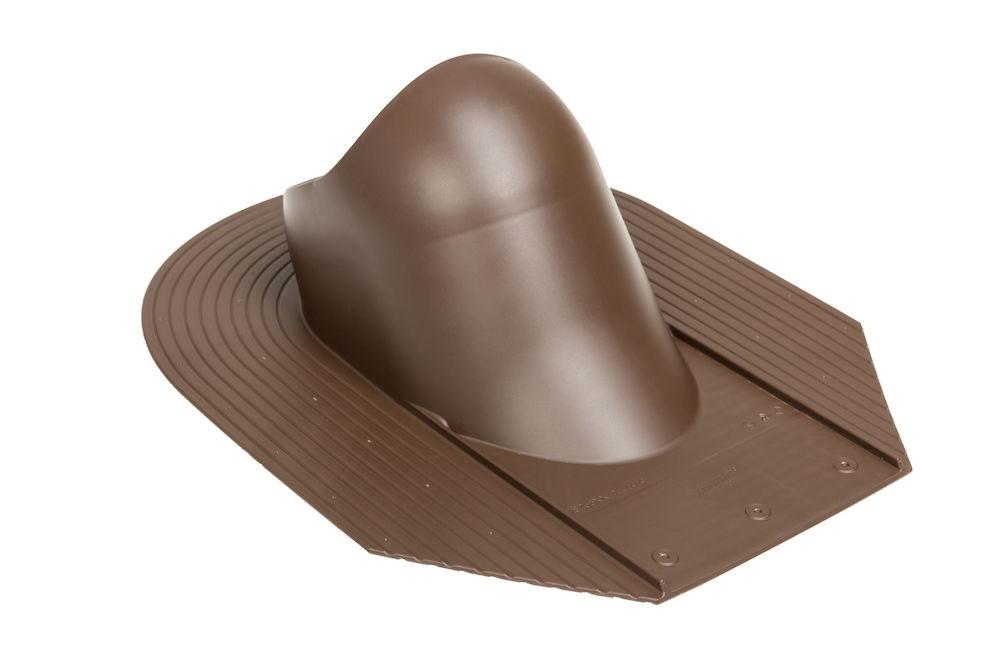

VILPE HS HUOPA/SLATE проходной элемент
HUOPA/SLATE проходной элемент для монтажа на скатной битумной и сланцевой кровле труб и вентиляторов диаметром 110 –160 мм и антенного ворота.
Размеры: ширина 389 мм, длина 518 мм, ширина фланца 100 мм.
Комплект: проходной элемент, шаблон и набор крепежа (саморезы 6×25 мм в цвет + насадка).
Устанавливается при монтаже кровельного материала.
Максимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм — 53°*,
труба Ø 125 мм — 54°**,
труба Ø 160 мм — 49°***.
* — уклон 59°, если труба продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы.
— уклон 77°, если труба не продлевается напрямую в подкровельное пространство. Надо подрезать ворот трубы и ворот проходного элемента.
** — уклон 57°, если подрезать ворот трубы.
*** — уклон 52°, если подрезать ворот проходного элемента.
Минимальный угол уклона кровли для труб разного диаметра:
труба Ø 110 мм — 36°*,
труба Ø 125 мм — 36°*,
труба Ø 160 мм — 36°*.
* — уклон 11°, если развернуть трубу на 18° градусов и подрезать ворот проходного элемента.
Данные ориентировочны.
Доступные цвета:
